**仪与测绘软件在工程测量中的应用

一、**仪的基本原理

**仪上半部分包含有竖直角测量系统、水平角测量系统、测距系统和水平补偿系统测量的四大光电系统。其操作指令、数据和设置参数通过键盘输入。以上各系统通过微处理机与I/O接口接入总线联系起来。**仪的核心部件是微处理机（CPU），它由寄存器系列、控制器和运算器组成。微处理机的测量工作主要根据键盘指令启动仪器进行，执行测量过程中的数据传输、显示、处理、储存和检核等工作，使整个光电测量工作进行地有条不紊。输入输出设备是与外部设备连接的装置（接口），输入输出设备使**仪能与磁卡和微机等设备交互通讯、传输数据。

二、**仪基本操作

1、仪器的基本操作

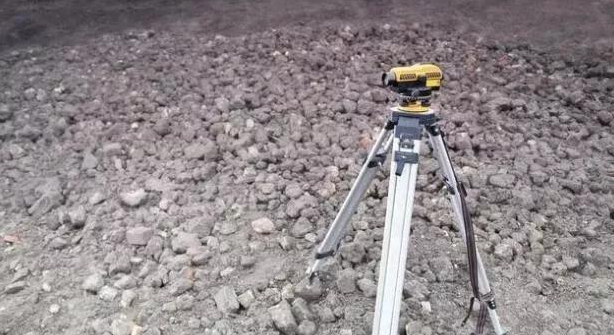

（1）架设三角架。

使三角架腿等长，三脚架头位于测点上切近似平行，三脚架腿牢固地支撑与地面上。

（2）架设仪器。

将仪器放与三脚架架头上，一只手握紧仪器，另一只手旋紧中心螺旋。

（3）测点调焦。

通过光学对中器目镜观测，旋转对中器的目镜至分划板十字丝看的最清楚，再旋转对中器调焦环至地面测点看的最清楚。

调节腿长。

（4）使测点位于十字丝中心。

调节脚螺旋使测点位于光学对中器十字丝中心。

（5）使圆水准气泡居中。

缩短离气泡最近的三脚架腿，或着伸长离气泡最远的三脚架腿使气泡居中。

（6）使找准部水准气泡居中。

松开水平制动扭转动找准部，使照准部水准器轴平行与任意两脚螺旋的连线，同时向里或向外旋转，使气泡居中。这时气泡应该向顺时针的方向移动。

（7）旋转90°使气泡居中。

将照准部旋转90°，使照准部水准器轴垂直与步骤6中的两脚螺旋的连线，旋转另一脚螺旋使气泡居中。

（8）再旋转90°检查气泡位置。

再将照准部旋转90°并检查气泡是否居中。

（9）检查气泡再任何方向上是否都位于同一位置。

检查气泡在任何方向上是否都位于同一位置上，如果不应按上述步骤进行整平。

（10）使仪器对准测点。

稍许松开中心螺旋，通过光学对中器目镜观测，同时小心的将仪器在三角架架头上滑动，致使测点位于十字丝中心后旋紧中心螺旋。

（11）再次检查确认照准部水准气泡保持居中。

如果不居中重复第3部以后的操作。
